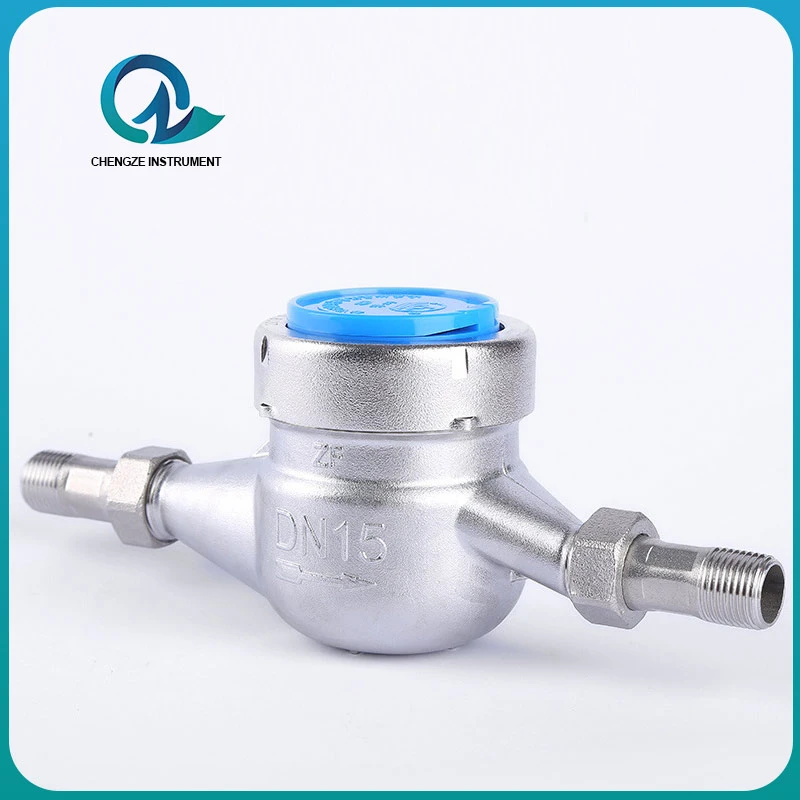

CZ5501 Series LXS-15-50 roterende vandmåler
Model: CZ5501
Produktanvendelse
Chengze instrumenthar specialiseret sig i fremstilling af vandmålere i rustfrit stål med rotorvinger, der leverer præcisionsløsninger til flowmåling til bolig- og kommercielle applikationer. Vores vandmålere har høj-kvalitets 304/316L rustfri stålkonstruktion med avanceret rotorvingeteknologi for nøjagtigt vand.
Nøglefunktioner
Præcisionsmåling: Avanceret rotorvingedesign sikrer høj nøjagtighed ved lave flowhastigheder, der opfylder internationale standarder (ISO 4064)
Holdbar konstruktion: Fuldt rustfrit stålhus giver fremragende korrosionsbestandighed og lang levetid
Bredt flowområde: Velegnet til forskellige strømningsforhold fra minimal til maksimal strømningshastighed
Smart teknologi: Valgfri NB-IoT/LoRaWAN fjernaflæsningsfunktion til automatiseret måleraflæsning
Lavt tryktab: Optimeret indvendig struktur minimerer trykfald og energiforbrug
Flere størrelser: Tilgængelig i DN15-DN50-konfigurationer til forskellige installationskrav
Ansøgninger
Chengze Instrument Rotor Vinge Vandmålere i rustfrit stål bruges i vid udstrækning i boligbyggerier, kommercielle ejendomme, HVAC-systemer, vanddistributionsnetværk og industrielle processer. Perfekt til måling af både koldt og varmt vand.
Som professionel vandmålerproducent tilbyder Chengze Instrument omfattende teknisk support, installationsvejledning og pålidelig eftersalgsservice.- Kontakt os i dag for detaljerede specifikationer og konkurrencedygtige priser
Servicetilstand
Temperaturniveau: koldt vand 30 grader, varmt vand kan tilpasses 0-90 grader
Trykklassificering: MAP10
Tryktabsklassificering: AP63
Upstream flow følsomhedsniveau: U10
Nedstrøms flowfølsomhedsniveau: D5
Fejlmargin
A) Den maksimalt tilladte fejl for lav zone (Q1WQ
B) Højt område (Q1wQwQ1) Den maksimalt tilladte fejl er ±2 %

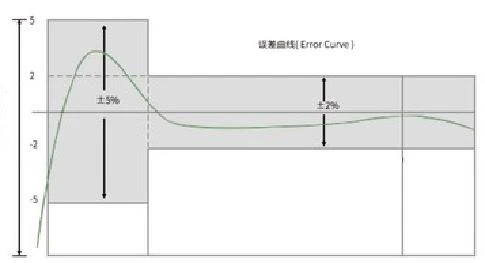

Flow fejlkurve

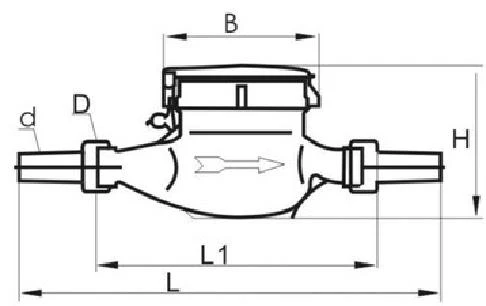

Oversigt Måltegning
Dimensioner og vægt af vandret vandmåler
|
Nominel kaliber |
Længde (mm) |
Bredde (mm) |
Højde (mm) |
Forbind trådene |
Vægt |
||
|
(DN) |
L |
L1 |
B |
H |
d |
D |
(Kg) |
|
15 |
258 |
165 |
96 |
106 |
R1/2 |
G3/4B |
1.6 |
|
20 |
299 |
195 |
96 |
107 |
R3/4 |
G1 B |
2.1 |
|
25 |
345 |
225 |
101 |
114 |
R1 |
G11/4B |
2.6 |
|
32 |
354 |
230 |
101 |
114 |
R11/4 |
G11/2B |
2.6 |
|
40 |
373 |
245 |
124 |
152 |
R11/2 |
G2B |
4.5 |
|
50 |
373 |
280 |
165 |
178 |
R2 |
G21/2B |
16.5 |
Flowområde af vandret vandmåler
|
Nominel diameter (mm) |
Klasse af nøjagtighed |
Overbelastningsflow Q₄ |
Fælles flow Q3 |
Grænsestrøm Q2 |
Minimum flow Q1 |
|
m³/h |
|||||
|
LXS-DN15E |
Niveau 2 |
3.215 |
2.500 |
0.040 |
0.025 |
|
LXS-DN20E |
Niveau 2 |
5.000 |
4.000 |
0.064 |
0.040 |
|
LXS-DN25E |
Niveau 2 |
7.875 |
6.300 |
0.100 |
0.063 |
|
LXS-DN32E |
Niveau 2 |
12.50 |
10.00 |
0.160 |
0.100 |
|
LXS-DN40E |
Niveau 2 |
20.00 |
16.00 |
0.256 |
0.160 |
|
LXS-DN50E |
Niveau 2 |
31.25 |
25.00 |
0.400 |
0.250 |
